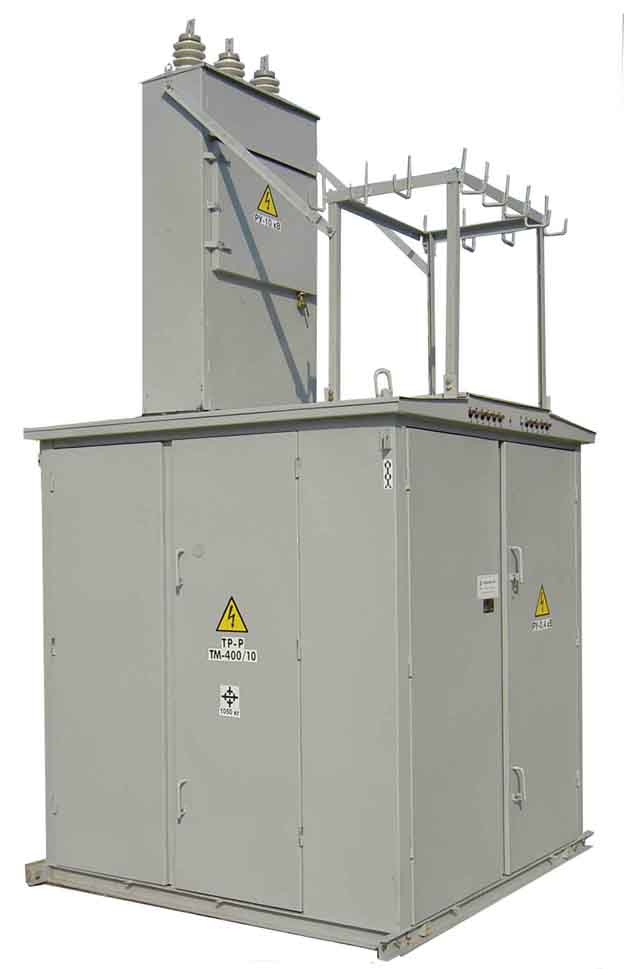

Комплектная трансформаторная подстанция киоскового типа №1 КТП(н) Т  В/К- 400-6/0,4

Заказать

Назначение

Цена 837 487,35

Комплектные трансформаторные подстанции киоскового типа (далее КТП) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.

Подстанции киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).

Каждая КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях.

В качестве вводного низковольтного коммутационного аппарата используются: рубильник, автоматический выключатель или рубильник в комбинации с автоматическим выключателем. Предусмотрен учет электроэнергии. По заказу возможен учет на отходящих линиях. Выполняется обогрев счетчиков.

Для защиты линий используются автоматические выключатели типа ВА или рубильники с предохранителями типа РПС(РПЦ). Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины.

Характеристики

Номинальная мощность, кВА

400

Номинальное напряжение на стороне ВН, кВ

6

Номинальное напряжение на стороне НН, кВ

0,4

Электрическая схема на стороне высокого напряжения (ВН)

Проходная

Способ установки

Стационарный

Количество трансформаторов

Однотрансформаторная

Тип высоковольтного ввода (ВН)

Воздушный, кабельный

Вывод на стороне НН

Воздушный, кабельный

Тип нейтрали трансформатора по низкой стороне (НН)

Глухозаземленная

Нормативные документы

ГОСТ 14695-80, ПЭУ

Тип

КТП городского типа
