Назначение

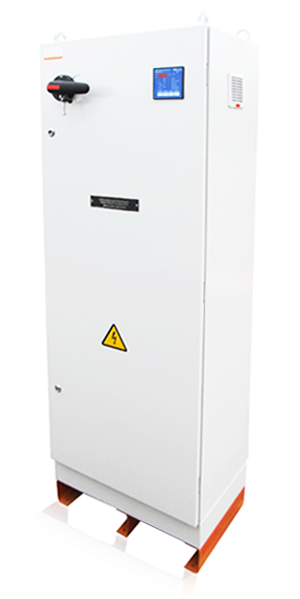

Конденсаторная установка АУКРМ 0,4 на 175 кВАр автоматическая с пошаговым (ступенчатым) регулированием реактивной мощности, предназначены для автоматического и ручного регулирования коэффициента мощности нагрузки (cos f) с широким диапазоном изменения потребления реактивной мощности в распределительных сетях трехфазного переменного тока частотой 50 Гц, напряжением от 230 до 690В.
Диапазон выпускаемых мощностей до 3000 кВАр и более, как на низкое напряжение: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кв, так и на высокое: 6 кВ, 10 кВ, 35 кВ, 110 кВ. Климатическое исполнение установок ХЛ1, УХЛ3, УХЛ4, У1, У3 - по требованию Заказчика. Сборка установок осуществляется на импортных комплектующих: Schneider Electric, Lovato, Gruppo Energia, Vmtec, Epcos, Nukon, Beluk, Novar и др.
На заметку покупателю!
По отдельному требованию производим установки на другие значения мощности, серии, степени защиты, климатическое исполнение и др.
Заказать или купить АУКРМ 0,4 на 175 кВАр по цене указанной на сайте, Вы можете по телефону, e-mail.
Характеристики
Интерфейс для цифровой передачи данных RS485 - под заказ.
Степень защиты шкафа - под заказ: IP00, IP20, IP44, IP54, контейнер до -60t.
Климатическое исполнение под заказ: У1, У2, У3, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4 и УХЛ5.
Фильтра/защита от гармонических искажений под заказ дросселя: 3%,7%,14% на частоту 134Гц, 189Гц и 210Гц.
Силовые конденсаторы под заказ: Schneider Electric(Франция), Nucon(Россия), RTR Energia(Испания)
Коммутация конденсаторов - контакторы под заказ: C&S(Индия), Schneider Electric(Франция)
Микропроцессорный регулятор/плата управления КРМ под заказ: Legrand(Франция)/Schneider Electric(Франция)
Защита от резкопеременной нагрузки под заказ: тиристорные ключи.
Вводной аппарат - автоматический выключатель
Принудительная вентиляция и принудительный обогрев для шкафа.
Входные параметры | ||
Тип сети |
|
Трехфазная |
Входное напряжение |
|
0,4 кВ (по требованию: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кВ) |
Рабочий диапазон входного напряжения |
|
323-418 В |
Предельный диапазон входного напряжения |
|
304-437 В |
Частота входного напряжения |
|
50 Гц ± 2% |
Выходные параметры | ||
Номинальная мощность |
|
175 кВАр |
cos Ф |
|
0,8-0,98 |
Диапазон системы регулирования, % |
|
0-100 |
Принцип регулирования |
|
дискретный/конденсаторы |
Допустимый диапазон изменения нагрузки |
|
0-100% |
Тип ключей |
|
контакторы (под заказ тиристоры) |
Количество ступеней регулирования |
|
Под заказ необходимое количество |
Шаг регулирования |
|
Под заказ необходимая мощность |
Быстродействие системы регулирования, сек |
|
60/1-250 |
Ток для выбора кабеля |
|
согласно схеме подбора по запросу |
Питающеий кабеля |
|
Медь |
Плата управления |
|
NOVAR (Чехия)/Gruppo Energia (Италия) |
Сервисные функции | ||
Автоматическое регулирование |
|
Да |
Ручное регулирование |
|
Да |
Индикация основных параметров |
|
Да |
Интерфейс RS232/RS485 |
|
Опционально (под заказ) |
Защита от перенапряжения |
|
Да |
Защита от превышения по току |
|
Да |
Отключение конденсатора при избыточном давлении | Да | |
Встроенные в конденсаторы предохранители |
|
Да |
Встроенные в конденсаторы разрядные резисторы |
|
Да |
Конструктивное исполнение | ||
Силовые конденсаторы |
|
EPCOS (Германия)/Gruppo Energia (Италия) |
Коммутация конденсаторов |
|
контакторы ПМЛ Электротехник (Россия)/Gruppo Energia (Италия) |
Микропроцессорный регулятор |
|
NOVAR (Чехия)/Gruppo Energia (Италия) |
Подключение к сети |
|
клеммная колодка |
Охлаждение |
|
естественное (под заказ принудительная) |
Рабочая температура |
|
от -25°C до +45 °C |
Температура хранения |
|
от -25°C до +60°C |
Относительная влажность |
|
до 95% |
Установка |
|
внутреннее размещение (под заказ уличное размещение) |
Цвет корпуса/шкафа |
|
порошковой окраски RAL 7035 (светло-серый) |
Вид монтажа конденсаторного шкафа |
|
навесное/напольное |
Кабельный ввод |
|
сверху/снизу |
Климатическое исполнение |
|
У3 (под заказ: У1, У2, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5) |
Степень защиты |
|
IP31 (Под заказ возможны: IP20, IP44, IP54 и др.) |
Гарантия |
|
от 12/18/24/36/60 месяцев (в зависимости от комплектации) |
Вес |
|
90 кг |
Размеры (ВхШхГ) |
|
1360×425×425 мм (На заказ: сборка шкафа под габариты Заказчика) |
