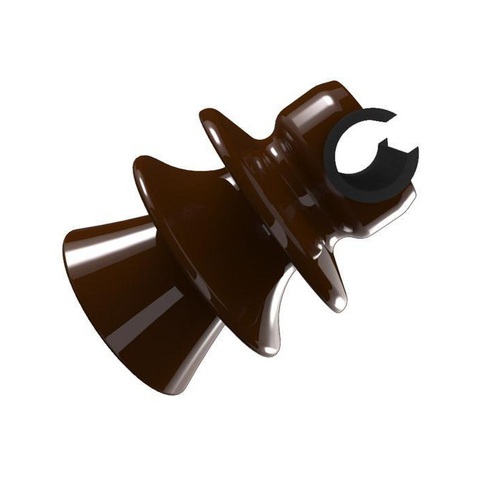

Штырьевый изолятор ШФ20Г1

Изоляторы ШФ-20УО (изоляторы ШФ-20Г1 ) штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач на линиях c использованием СИП напряжением до 20 кВ.

В связи с внедрением во второй половине 90-х годов высоковольтных линий с самонесущими изолированными проводами были разработаны отечественные штыревые фарфоровые изоляторы ШФ-20 специальной конструкции для ВЛИ 6, 10, 20 кВ.

Изолятор ШФ-20УО ( ШФ-20Г1 ) монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.

Технические характеристики изоляторов ШФ-20УО и ШФ20Г1 полностью идентичны. Отличие в обозначении изоляторов связано, с тем, что их изготавливают разные заводы-изготовители
